AOI厂商助力SMT贴片客户复工复产

2020-03-25 18:17:20

AOI销售专线:18565761588(微信同号)刘小姐,深圳易科讯科技有限公司是一家业内领先的全自动光学检测仪AOI设备供应商,公司AOI系统产品有:离线式AOI全自动光学检查仪/在线式AOI/在线式双轨AOI/上下照双镜头双面检AOI/上下同检AOI光学检测仪/下照式在线AOI/桌面式小型AOI/LED加长尺寸非标AOI/非标定制AOI/检DIP插件线AOI/在线单轨AOI等一系列适应于SMT表面贴装行业的。

    AOI厂商助力您复工复产,提升效率及人员利用率 随着PCB产品向着超薄型、小组件、高密度、细间距方向快速发展。线路板上元器件组装密度提高,PCB的线宽,间距、焊盘越来越细小,已到微米级,人工目测的方式已经满足不了,此外,人容易肉眼疲劳和受情绪影响,相对于人工目检而言,机器视觉设备具有更高的稳定性,可重复性和更高的精准度。用AOI能减少员工成本,能为您实时监控产品质量做到缺陷预警,减少PCBA的维修成本。

我司是一家专业从事AOI研发,设计,生产,销售及售后服务为一体的生产制造商

                   以下 这款高精度离线AOI设备技术参数说明



EKT-VT-880型号设备技术参数  Technical Specifications




检测能力

适用制程

PCBA产品外观检测,SMT锡膏印刷后,SMT回流焊前/后,DIP波峰焊前/后等,硬板或软板(FPC板)、红胶板、均可



编程模式

手动编写、自动编写、CAD数据导入自动对应元件库



检测类型

锡膏印刷:有无、偏移、少锡、多锡、断路、连锡、污染、刮痕等。



零件缺陷:缺件、多件、偏移、歪斜、立碑、侧立、翻件、错件、破损、反向、

XYθ偏移量数据输出等。



焊点缺陷:锡多、锡少、虚焊、连锡、锡球、溢胶、引脚未出、铜箔污染等。



计算方法

机器自动学习、彩色运算、颜色提取、灰阶运算、图像对比等等



检测模式

覆盖整个电路板的优化检测技术,拼板和多mark,含Bad mark功能



SPC统计功能

全程记录测试数据并进行统计和分析,任何区域都可查看生产状况和品质分析








最小零件

01005   chip、0.3 pitch IC或0201



光学配置

相机

定制工业数字相机500万相素



镜头分辨率

8um/10um/15um/18um/20um/25um,特殊应用时可订制



光源

环形立体多通道彩光,视应用选择RGB/RGBW/RGBR/RWBR



计算机

CPU

E3.3.40GHZ




RAM

16GB




HDD

1TB   机械硬盘




OS

Win   7.1 64bit



Monitor

22寸,16:10




机械系统

运送和检测方式

人工取放板, Y伺服电机移动PCB, X伺服电机驱动相机取图




PCB尺寸

20*20mm(Min)~450*330mm(Max), 特殊应用时可订制




PCB厚度

0.3~5.0mm



PCB重量

Max:3KG




PCB板边

3mm,特殊应用时可订制



PCB弯曲度

<5mm 或 PCB对角线长度的3%



PCB零件高度

Top:35mm,Bottom:75mm。可调节,特殊应用时可订制



XY 驱动系统

AC伺服电机,精密研磨滚珠丝杆



XY 移动速度

Max:830mm/s



XY 定位精度

≦8um



整机参数

设备外形尺寸

L1200   * W900 * H1500 mm




电源

AC220V,50/60Hz,1.2KW




PCB离地高度

820±20mm




设备重量

420KG




前后设备通讯

--




气压要求

不需要




设备安规

符合CE安全标准



环境温湿度

10~35℃,35~80% RH(无结露)






三.EKT-VT-880型号主要配置清单



品 名

规 格

品 牌




研磨滚珠丝杆


台湾上银




直线滑轨


台湾上银




固定侧支撑座


TGB




支撑侧支撑座


TGB




伺服驱动器

MR-E20A/40A

三菱




伺服电机

HF-KN2J-100

三菱




数字相机

5.0Mega

定制相机

标配500万相素

可选配1600~2000万相机


镜头

工业FA

定制镜头




千兆网卡

PRO/1000 GT

Intel




运动控制卡

PCI-9014

升立德




开关电源

NES-35-24

明纬




开关电源

NES-35-12

明纬




万能转换开关

SZW26-20/2 380V20A 65MM

西门子




三芯插头

10A 250V

公牛




插座

万用 三位

公牛




光电感应器

EE-SX671A

欧姆龙




光电感应器

EE-SX671

欧姆龙




CPU

E3.3.40GHZ

Intel




CPU散热器

铜芯

九州风神




主板

P8H81-PLUS (SOCKET 1150)

华硕




内存

16.0GB

金士顿




机械硬盘

1TB  WDC   WD10EZEX(SATA)





显示器

22寸16:10

飞利浦




键盘鼠标

K120

罗技




电源

350W+

长城





















四.易科讯(型号:EKT-VT-880 )离线AOI的重要特色:

1) 真正的定制500万像素全彩色高速工业数字相机

²  GPU独立硬件处理图像(让机器检测“快”)



3)同时兼容波峰焊制程

²  图像对比、彩色运算、颜色提取,优化适用于波峰焊点的检测算法,稳定地检测波峰焊前后的元件、焊点品质

²  便捷使用离线编程软件OLP

²  由于可实时获取PCB整板图像,并且以全内存方式存储,因而可实现在线离线之间无差异化的高效离线编程

4) 机器L-R/R-L的PCB流向可灵活变更

²  两个方向均可灵活设置,即使在使用后要更换生产线方向,只需在软件中修改即可,硬件兼容双向

5) 智能编程

²  智能算法,快速智能编程,无需人工干预,对编程人员要求低,易学习,编程速度快,检出率高,PASS直通率高,误报低

²  整板图像和偏移数据输出,支持shop floor系统

²  以条码为文件名的整板电路板图像实时输出,准确输出元件偏移的坐标X、Y、角度值等







售后服务承诺:















1















技术支持及服务









国内 :免费维修、服务











1



国内客户从到货安装之日起,如在壹年之内出现故障,易科讯派员到现场进行修理,由此发生的费用均由卖方承担。在免费服务时间内因为这客户操作不当造成的设备部件损坏,由客户承担相应费用,一年后提供有偿服务。(备注:国外  客户费用双方友好协商)



免费培训2-3人(或视情况而定)




培训合格



软件终身免费升级



终身

我们会及时通知(电话或E-Mail)或关注:http://www.ekt-tech.com



安装、使用注意事项:

1、电源供应插座必须有稳固的接触;

2、请注意保护地的正确连接及接地良好,必要时请将保护地直接接在机器的地端;

3、安装空间请在机器后预留最少30cm,以保证机器的散热不受影响;

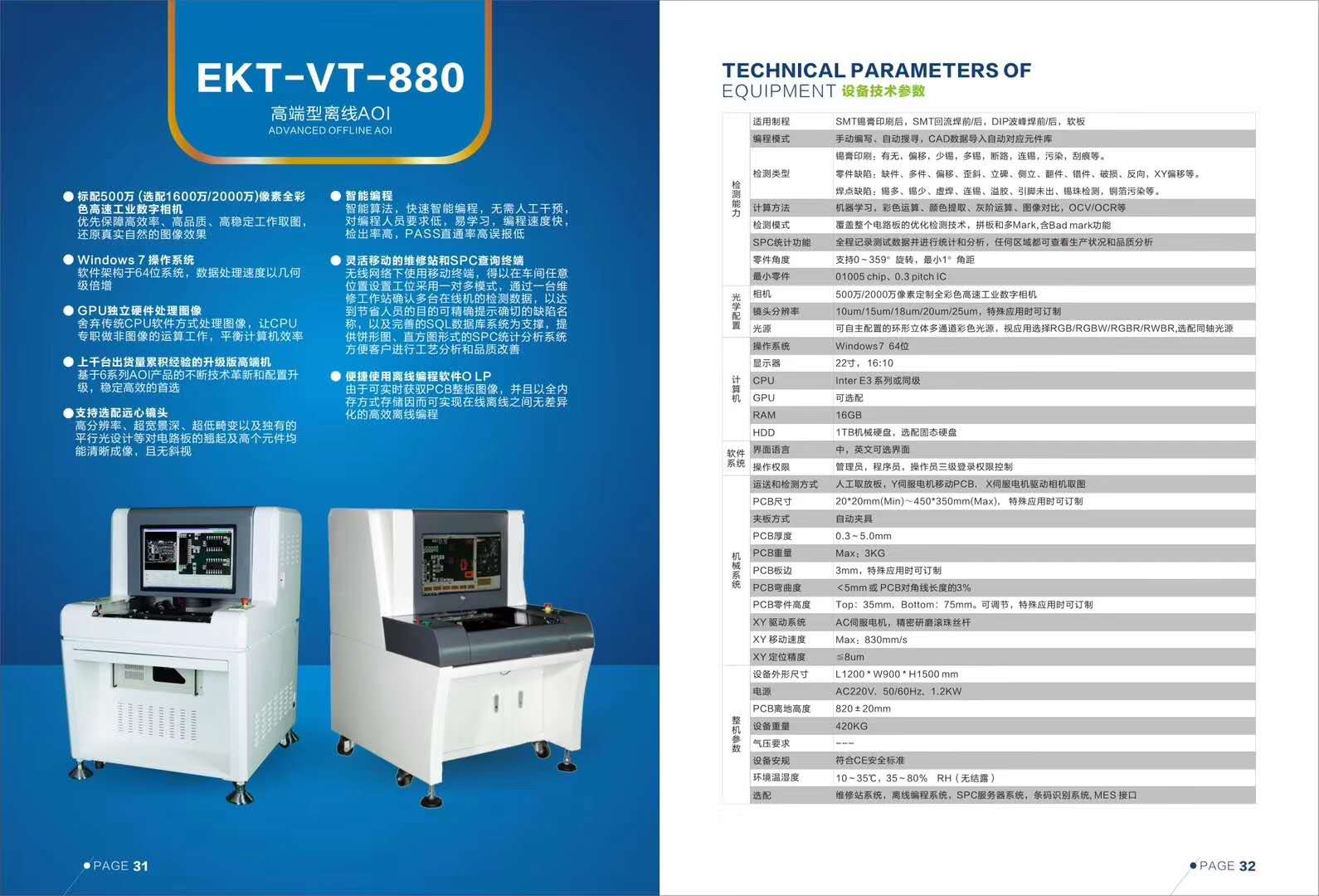

 AOI厂商助力SMT贴片客户复工复产(图1)
